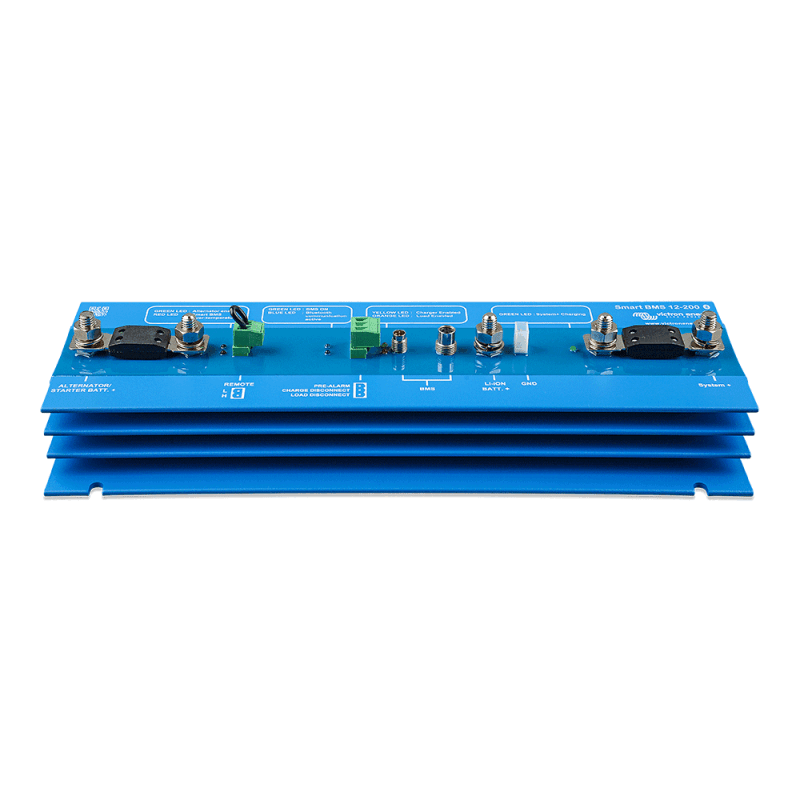

Victron Smart BMS 12/200 - Batterie Management System für Lithium Batterien
Victron Battery Management System 12/200: BMS für Lithium Ionen Smart Batterien
Das Smart BMS 12/200 ist ein komplettes Batterie-Management-System für intelligente Lithium-Eisen-Phosphat-Batterien (LiFePO4) von Victron. Es wurde speziell für 12 V-Systeme mit einer 12 V-Lichtmaschine entwickelt, z. B. für Fahrzeuge und Boote.
Es vereint einen Strombegrenzer, einen Batteriekombinierer und einen Batterieschutz in einer robusten und kompakten Lösung und ermöglicht den sicheren Anschluss von 12 V-Lichtmaschinen (und Starterbatterien), Lasten und Ladegeräten an Smart Lithium-Batterien jeder Größe.
Das Smart BMS 12/200 überwacht und schützt jede einzelne Batteriezelle innerhalb der Batterie (oder Batteriebank) und trennt die Lichtmaschine, die Ladequellen oder die DC-Lasten im Falle einer niedrigen Batteriezellenspannung, einer hohen Batteriezellenspannung oder einer Überhitzung.
Der dedizierte Lichtmaschinenanschluss ermöglicht eine Strombegrenzung und den Einwegverkehr von der Lichtmaschine in die Batterie, so dass jede Lichtmaschinengröße (und Starterbatterie) sicher an die Smart Lithium-Batterie (oder Batteriebank) angeschlossen werden kann und die Starterbatterie vor übermäßiger Entladung geschützt wird.
Das BMS ist ausgestattet mit Bluetooth zur Überwachung und Konfiguration; einem Fern-Ein/Aus-Anschluss, um das BMS (und das System) über einen Fernschalter auszuschalten; sowie mit einem Voralarmkontakt, um ein Warnsignal vor dem Trennen der Batterien vom System durch das BMS zu geben.
Lichtmaschinen- und Batterieschutz
Der Eingangsstrom ist elektronisch auf ca. 90% des Sicherungswertes begrenzt. Eine 100 A-Sicherung z.B. begrenzt daher den Eingangsstrom auf ca. 90 A.
Die Wahl der richtigen Sicherung wird:
- a. Die LFP-Batterie vor zu hohem Ladestrom schützen (wichtig bei einer LFP-Batterie mit geringer Kapazität).
- b. Die Lichtmaschine vor Überlastung im Falle einer LFP-Batteriebank mit hoher Kapazität schützen (die meisten 12V-Lichtmaschinen überhitzen und fallen aus, wenn sie länger als 5 Minuten mit maximaler Leistung laufen).
Last-/Batterieladegerät-Ausgang/Eingang (Stromversorgungsbuchse SYSTEM+)
Über diese Stromversorgungsbuchse kann die LFP-Batterie entweder geladen oder entladen werden (d. h. über ein Ladegerät, einen Wechselrichter oder einen Wechselrichter/Ladegerät) mit einem maximalen Dauerstrom von 200 A in beide Richtungen.
Kann auch als Lastausgang verwendet werden, so dass DC-Lasten direkt an diesen Anschluss angeschlossen werden können. Der Anschluss ist kurzschlussfest mit einem Spitzenentladestrom von 400 A. Das Smart BMS sorgt dafür, dass das Entladen der Batterie bei drohender Zellunterspannung abgeschaltet wird.
Das Smart BMS ermöglicht das Laden über diesen Anschluss, aber es kann intern kein Ladealgorithmus angewendet werden..
Schutz der Starterbatterie
Diese Funktion ist ähnlich der eines Cyrix-Batteriekombinators oder Argo-FET-Batterieisolators. Strom kann nur dann zur LFP-Batterie fließen, wenn die Eingangsspannung (= Spannung an der Starterbatterie) 13 V übersteigt. Und es kann kein Strom von der LFP-Batterie zur Starterbatterie zurückfließen, wodurch eine mögliche Beschädigung der LFP-Batterie durch übermäßige Entladung verhindert wird.
Fern-Ein/Aus-Eingang
Der ferngesteuerte Ein/Aus-Eingang steuert den Ladevorgang über die Lichtmaschine. Im ausgeschalteten Zustand ist das Laden über die Lichtmaschine deaktiviert, während die BMS-Funktionalität aktiv bleibt, so dass alle Lasten und Ladegeräte unabhängig vom Zustand des RemoteEingangs weiter arbeiten können. Wenn der "System Ein/Aus-Schalter" über VictronConnect aktiviert ist, wird auch die BMS-Funktionalität deaktiviert. Er besteht aus zwei Terminals: Remote L und Remote H. Zwischen H und L kann ein Remote-Ein/Aus-Schalter oder ein Relaiskontakt angeschlossen werden. Alternativ kann die Klemme H auf Batterie Plus oder die Klemme L auf Batterie Minus geschaltet werden.
